Countersunk Head

Stainless Steel/Stainless Steel Ornilock Rivet with Countersunk Head

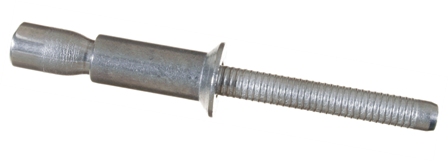

Before Installation
Before Installation
After Installation
After Installation

Info:

Body Material Austenitic Stainless Steel AISI 304 Cu
Body Finish Natural
Mandrel Material Austenitic Stainless Steel AISI 304 Cu
Mandrel Finish Natural

Dimensions - Nominal (Millimeters)
Forces - Nominal (Kg)

Nom. Size Drill Dia Body Length Grip Min Grip Max Head Height Head Dia ManDrel Dia Shear Strenght Tensile Strenght Units In Box
3/16'' 4.8mm 5.0 MN48123K 12.3 3.2    -    8.4 1.80 8.60 3.00 590 430 4,000
MN48165K 16.5 7.8    -    12.7 590 430 3,000
1/4'' 6.5mm 6.8 MN65167K 16.7 4.1    -    12.1 2.00 10.00 4.00 1,150 910 2,000
MN65230K 23.0 10.6    -    18.4 1,150 910 2,000
