Extra-Large Head

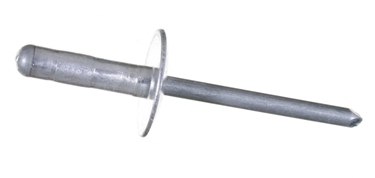

Aluminium/Aluminium U-Fix Rivet with Extra-Large Head

Before Installation
Before Installation
After Installation
After Installation

Info:

Body Material Aluminium Alloy (1.0 Mg) to AA 5005
Body Finish Bright finish surface
Mandrel Material Aluminium Alloy (5.0 Mg) to AA 5056 or equivalent
Mandrel Finish Natural

Dimensions - Nominal (Millimeters)
Forces - Nominal (Kg)

Nom. Size Drill Dia Body Length Grip Min Grip Max Head Height Head Dia ManDrel Dia Shear Strenght Tensile Strenght Units In Box
3/16'' 4.8mm 4.9 UH48103X 10.3 1.6    -    6.4 1.75 15.85 2.90 100 150 3,000
UH48151X 15.1 4.8    -    11.1 100 150 2,500
UH48169X 16.9 6.4    -    12.7 100 150 2,500
UH48248X 24.8 12.7    -    19.8 100 150 2,000
