Dome Head

Aluminium/Steel U-Fix Rivet with Dome Head

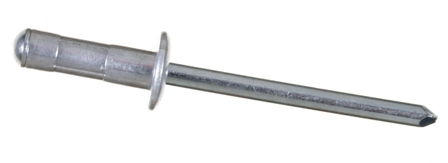

Before Installation
Before Installation
After Installation
After Installation

Info:

Body Material Aluminium Alloy (2.0/2.5 Mg)
Body Finish Bright finish surface
Mandrel Material Low Carbon Steel SAE 1012-1022
Mandrel Finish Zinc Plated Cr VI free

Dimensions - Nominal (Millimeters)
Forces - Nominal (Kg)

Nom. Size Drill Dia Body Length Grip Min Grip Max Head Height Head Dia ManDrel Dia Shear Strenght Tensile Strenght Units In Box
1/8'' 3.2mm 3.3 U32068D 6.8 0.8    -    3.4 0.95 6.40 1.81 75 104 10,000
U32080D 8.0 0.8    -    4.8 75 104 10,000
U32095D 9.5 1.2    -    6.4 75 104 10,000
U32111D 11.1 4.0    -    7.9 75 104 10,000
U32127D 12.7 5.5    -    9.5 75 104 10,000
5/32'' 4.0mm 4.1 U40068D 6.8 0.5    -    3.2 1.20 7.90 2.25 116 170 8,000
U40095D 9.5 1.2    -    6.4 116 170 7,000
U40111D 11.1 3.2    -    7.9 116 170 7,000
U40127D 12.7 4.0    -    9.5 116 170 6,000
U40169D 16.9 6.4    -    12.7 116 170 5,000
3/16'' 4.8mm 4.9 U48103D 10.3 1.6    -    6.4 1.45 9.80 2.80 159 240 5,000
U48121D 12.1 2.0    -    8.0 159 240 5,000
U48151D 15.1 4.8    -    11.1 159 240 4,000
U48169D 16.9 6.4    -    12.7 159 240 4,000
U48195D 19.5 9.0    -    15.0 159 240 3,000
U48248D 24.8 12.7    -    19.8 159 240 3,000
U48270D 27.0 15.0    -    21.0 159 240 2,500
1/4'' 6.4mm 6.6 U64153D 15.3 2.0    -    8.9 1.90 12.80 3.55 316 416 2,000
