Countersunk Head

Steel-Fix Rivet with Countersunk Head

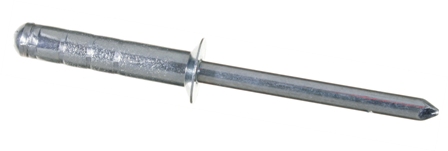

Before Installation
Before Installation

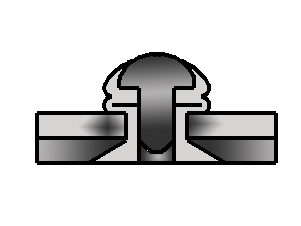

After Installation
After Installation

Info:

Body Material Low Carbon Steel SAE 1006 or equivalent
Body Finish Zinc Plated Cr VI free
Mandrel Material Carbon Steel    SAE 1006-1040
Mandrel Finish Zinc Plated Cr VI free

Dimensions - Nominal (Millimeters)
Forces - Nominal (Kg)

Nom. Size Drill Dia Body Length Grip Min Grip Max Head Height Head Dia ManDrel Dia Shear Strenght Tensile Strenght Units In Box
3/16'' 4.8mm 4.9 SF48110K 11.0 2.5    -    6.0 1.30 8.65 2.90 450 390 5,000
SF48140K 14.0 3.0    -    9.0 450 390 4,000
SF48170K 17.0 4.0    -    12.0 450 390 4,000
SF48220K 22.0 8.5    -    16.5 450 390 3,000
