Extra-Large Head

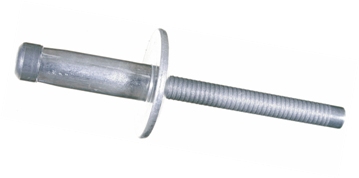

Aluminium/Aluminium Orlock Rivet with Extra-Large Head

Before Installation
Before Installation
After Installation
After Installation

Info:

Body Material Aluminium Alloy - AlMg 2.5 (5052)
Body Finish Bright Finish Surface
Mandrel Material Aluminium Alloy - AlMg 5.0/6.0 or equivalent
Mandrel Finish Natural

Dimensions - Nominal (Millimeters)
Forces - Nominal (Kg)

Nom. Size Drill Dia Body Length Grip Min Grip Max Head Height Head Dia ManDrel Dia Shear Strenght Tensile Strenght Units In Box
1/4'' 6.4mm 6.7 LH64090X 9.0 1.5    -    3.5 3.00 19.00 4.17 310 350 2,000
LH64105X 10.5 2.8    -    4.8 430 350 2,000
LH64111X 11.1 3.4    -    5.4 430 350 2,000
LH64125X 12.5 4.8    -    6.8 460 350 2,000
LH64145X 14.5 6.8    -    8.8 500 350 2,000
LH64165X 16.5 8.8    -    10.8 500 350 2,000
LH64185X 18.5 10.8    -    12.8 500 350 1,500
LH64205X 20.5 12.8    -    14.8 500 350 1,000
LH64225X 22.5 14.8    -    16.8 500 350 1,000
